Lavorazione guida tapparella e guida zanzariera

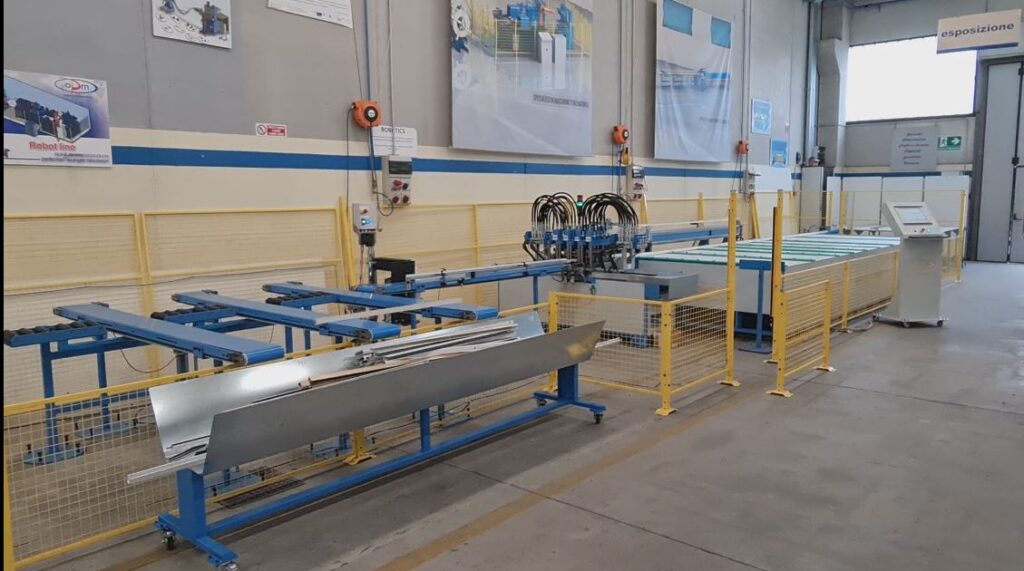

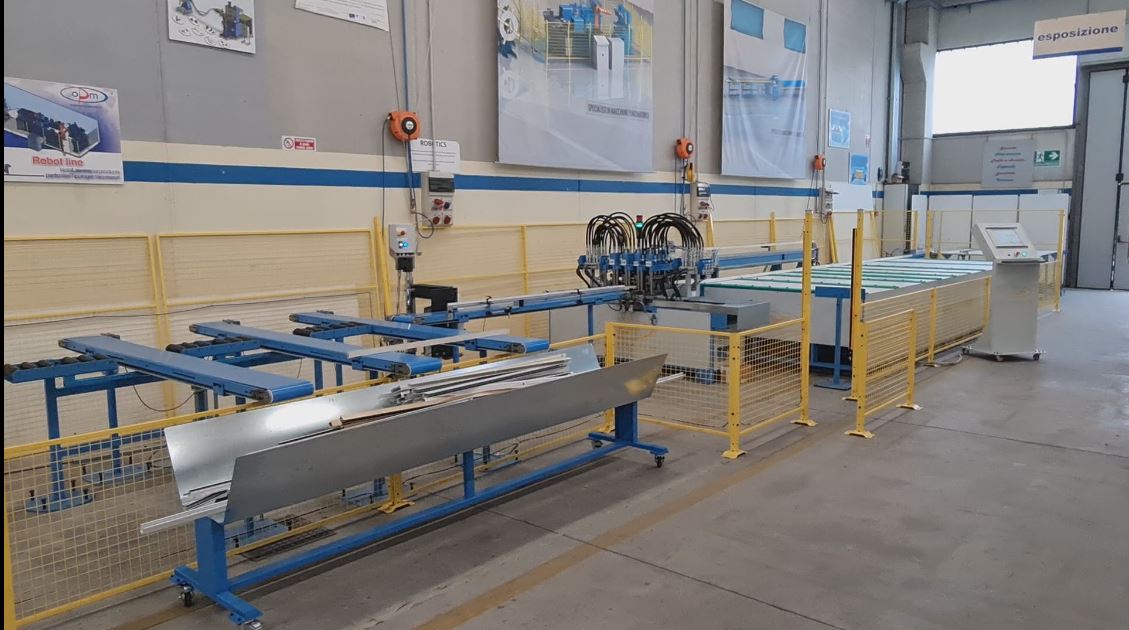

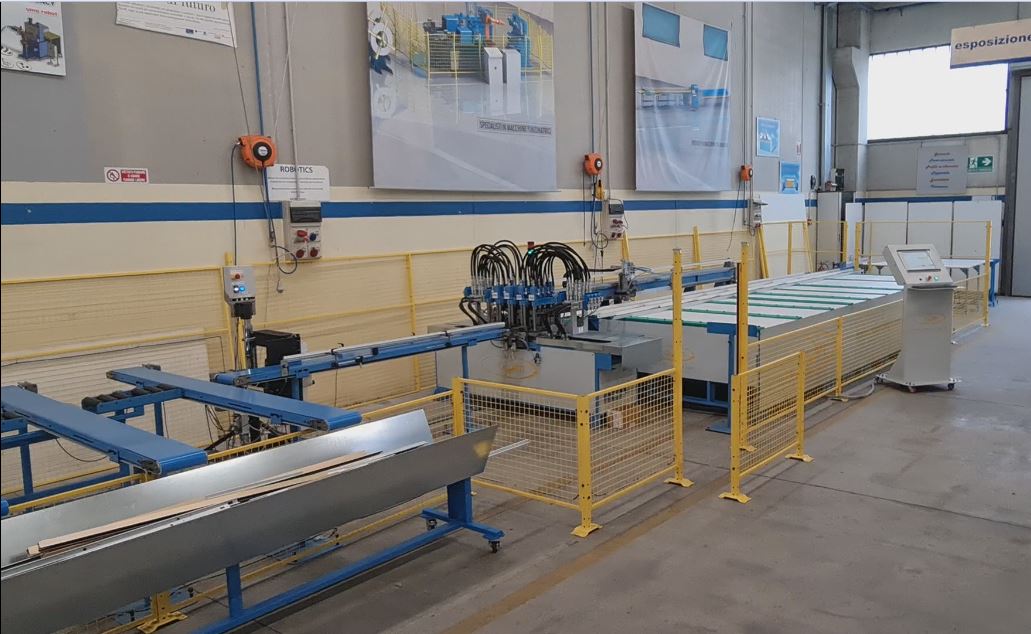

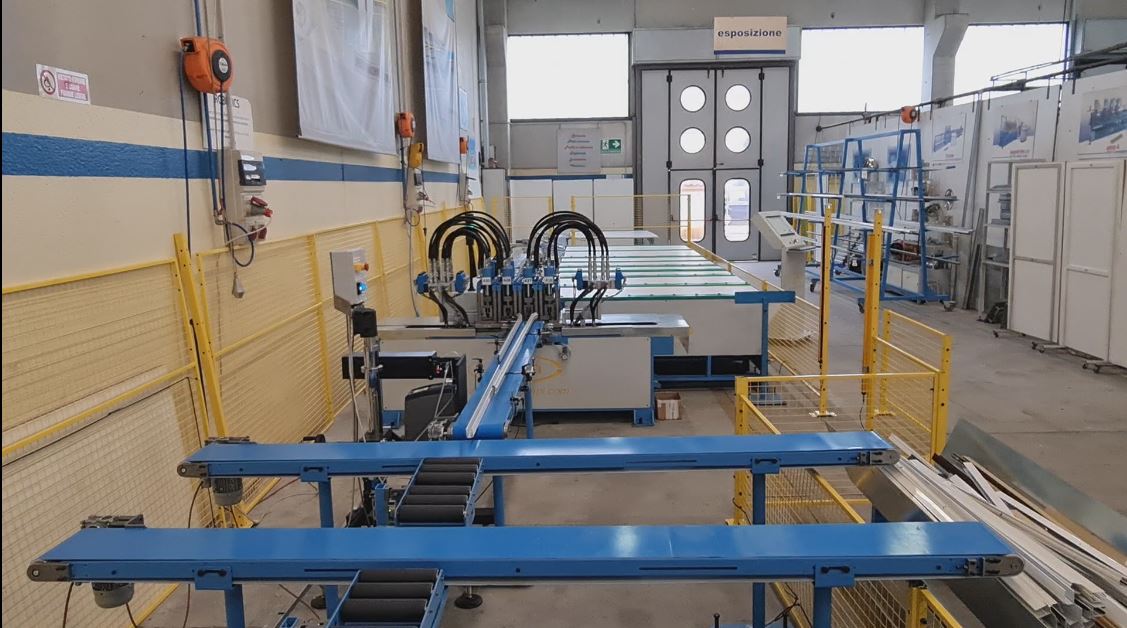

Impianto automatico per effettuare lavorazioni su guide tapparella e taglio automatico

TAPPARELLE

Caratteristiche :

Descrizione Dettagliata dell’Impianto per la Lavorazione delle Guide delle Tapparelle

L’impianto automatico per la lavorazione delle guide delle tapparelle rappresenta una soluzione tecnologicamente avanzata, ideale per aziende che operano nel settore delle costruzioni e della produzione di componenti per tapparelle. Progettata per garantire efficienza, sicurezza e integrazione in un contesto di Smart Factory 4.0, questa macchina offre una vasta gamma di funzionalità che ottimizzano l’intero processo produttivo, assicurando conformità alle normative CE e massima produttività.

Caratteristiche Tecniche e Funzionali della Macchina

Lavorazioni Effettuate:

  • Spacco della Guida: La macchina esegue uno spacco preciso delle guide, un passaggio fondamentale che prepara il profilo per le successive operazioni.
  • Bloccaggio dello Spazzolino: Il sistema automatizzato inserisce e blocca lo spazzolino all’interno della guida, assicurando un assemblaggio solido e duraturo.
  • Foratura Bugnata: La macchina effettua fori bugnati per il fissaggio delle guide al muro, garantendo una connessione sicura e stabile.
  • Foro Rettangolare per Catenacciolo: Su richiesta, la macchina può realizzare fori rettangolari per il catenacciolo, offrendo una flessibilità operativa che si adatta alle diverse esigenze produttive.

Funzionamento Avanzato dell’Impianto

  1. Configurazione della Commessa:

    • La configurazione iniziale della commessa avviene attraverso un intuitivo PLC dotato di un display touch screen da 15 pollici. L’operatore può inserire manualmente i dati necessari o ricevere la commessa direttamente dal gestionale aziendale, grazie alla piena integrazione con i sistemi informatici. Il software del PLC permette di selezionare il tipo di guida, le lavorazioni richieste e il numero di barre da produrre. Una volta impostati i parametri, la macchina inizia a lavorare in modalità completamente automatica.
  2. Caricamento e Movimentazione del Materiale:

    • Le barre di guida da 6,5 metri vengono caricate su un carrello porta barre a 10 posti. Queste vengono poi posizionate su un tappeto scorrevole che alimenta la macchina in base all’ordine di lavorazione. Un sistema pneumatico sposta le barre nella zona motorizzata, dove un trascinatore le guida attraverso le varie fasi di lavorazione.
  3. Gestione delle Unità di Lavorazione:

    • L’impianto è dotato di unità di lavoro mobili che possono eseguire tutte le operazioni necessarie sulle guide. È in grado di gestire fino a quattro modelli diversi di guide, con la possibilità di cambiare manualmente le unità di lavoro a seconda del tipo di guida da lavorare.
  4. Taglio, Etichettatura e Scarico Finale:

    • Dopo la lavorazione, la guida viene tagliata alla lunghezza specificata, etichettata automaticamente e trasferita su un tappeto di scarico motorizzato. Questo tappeto è progettato per evitare graffi sui profili durante la fase di scarico, garantendo un prodotto finale impeccabile. Il sistema di scarico include anche un raccogli prodotto e due contenitori separati per la gestione degli sfridi recuperabili e non recuperabili.
  5. Ottimizzazione degli Sfridi:

    • La macchina ottimizza lo sfrido, separando automaticamente il materiale recuperabile da quello non recuperabile, che viene raccolto in appositi contenitori. Questo contribuisce a ridurre gli sprechi e a migliorare l’efficienza complessiva del processo produttivo.

Integrazione 4.0 e Interconnessione per una Smart Factory

  • Software 4.0 Integrato: Il PLC della macchina è dotato di un software 4.0 avanzato, che consente il monitoraggio in tempo reale dei dati di produzione e dello stato della macchina. Questo sistema permette di ottimizzare la gestione della produzione, fornendo informazioni dettagliate sull’efficienza operativa e avvisi tempestivi in caso di anomalie.
  • Interconnessione con Sistemi Informatici: Grazie al protocollo TCP-IP e all’indirizzo IP univoco, la macchina può essere facilmente integrata con altri sistemi informatici aziendali e dispositivi di rete, favorendo una comunicazione fluida e continua all’interno della fabbrica. Questo livello di interconnessione è essenziale per implementare una Smart Factory 4.0, migliorando l’efficienza e la tracciabilità dell’intero processo produttivo.
  • Telemanutenzione e Telediagnosi: La macchina è predisposta per la manutenzione e diagnosi da remoto. Tramite una connessione Ethernet, può essere collegata a un PC per monitorare continuamente le condizioni operative e prevenire eventuali problemi, garantendo una manutenzione proattiva e riducendo i tempi di fermo.

Sicurezza e Conformità Normativa

  • Certificazione CE: La macchina è costruita in conformità con la Direttiva Macchine 2006/42/CE, garantendo il rispetto di tutti i requisiti di sicurezza, salute e igiene del lavoro. La marcatura CE è apposta sulla macchina, attestando la conformità alle normative europee.
  • Sicurezza Operativa: Dotata di numerosi sensori, la macchina monitora costantemente il suo stato operativo, prevenendo anomalie e garantendo la sicurezza dell’operatore. I sensori impediscono l’attivazione della macchina in caso di manomissioni, proteggendo sia l’operatore che il processo produttivo.

Benefici Operativi e Vantaggi Competitivi

  • Efficienza e Produttività: L’automazione avanzata, combinata con l’integrazione gestionale e il monitoraggio in tempo reale, consente una produzione altamente efficiente, riducendo al minimo gli errori e i tempi morti.
  • Flessibilità Operativa: La capacità di lavorare diversi modelli di guide e di adattarsi rapidamente alle variazioni di produzione rende questa macchina estremamente versatile e adatta a diverse esigenze produttive.
  • Smart Factory 4.0: Con la possibilità di monitorare e controllare la produzione in tempo reale, la macchina è un elemento chiave nella realizzazione di una Smart Factory, offrendo accesso ai benefici fiscali previsti dall’Industria 4.0.

L’impianto automatico per la lavorazione delle guide delle tapparelle è una soluzione completa, progettata per soddisfare le esigenze delle aziende moderne. La sua capacità di integrare tecnologie avanzate, garantire la conformità alle normative CE e offrire un’elevata flessibilità operativa, la rendono una scelta ideale per chiunque desideri ottimizzare il proprio processo produttivo e posizionarsi all’avanguardia nel settore delle Smart Factory.

Vedi anche come infilare lo spazzolino nella guida:
