Máquina perforadora de tubos para persianas metálicas

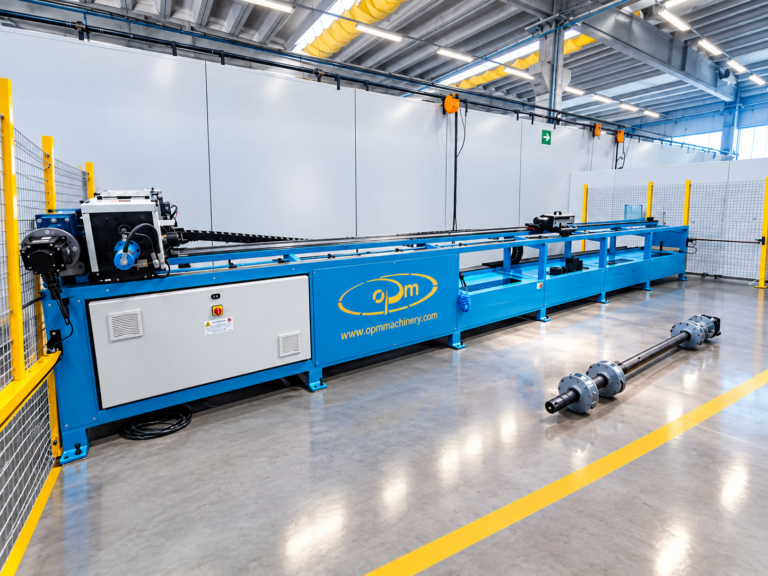

CN MASTER – Máquina automática para perforar tubos de persianas metálicas
La máquina perforadora de tubos para persianas metálicas CN MASTER es una máquina hidráulica avanzada diseñada para la elaboración automática de tubos para persianas metálicas. El sistema realiza los orificios necesarios para la instalación del motor y de las cajas de resortes.
Esta solución garantiza precisión, seguridad y versatilidad en la producción de ejes para persianas metálicas enrollables. Además, gracias a sus tecnologías innovadoras, optimiza los procesos productivos, reduce los tiempos de fabricación y mejora la calidad del producto final.
Gracias al uso de componentes de alta calidad, la máquina perforadora de tubos para persianas metálicas ofrece fiabilidad, precisión y una larga vida útil.
Funciones principales de la máquina perforadora de tubos para persianas metálicas
Posicionamiento de alta precisión
El carro de trabajo está equipado con un motor brushless y una cremallera de dientes helicoidales. Esta combinación permite reducir las vibraciones y garantizar una perforación precisa de los tubos para persianas metálicas.
Por ello, la máquina resulta ideal para aplicaciones que requieren tolerancias reducidas y una calidad constante durante toda la producción.
Carga de resortes
Un motor de alto par controla la carga de hasta 12 resortes con un diámetro máximo de 220 mm.
Además, el freno electromecánico integrado bloquea el eje al finalizar el proceso, garantizando estabilidad, precisión y seguridad durante la operación.
Sistema de control intuitivo
Interfaz Touch Screen
La máquina perforadora de tubos para persianas metálicas incorpora un PLC con pantalla táctil de 15 pulgadas.
La interfaz intuitiva permite al operador configurar fácilmente todos los parámetros de trabajo. Asimismo, la conexión a Internet permite realizar el monitoreo remoto y gestionar el sistema de forma flexible.
Software avanzado de gestión
El software dedicado permite controlar las operaciones de perforación y montaje de los ejes de persianas metálicas.
Además, incluye diferentes configuraciones personalizables y una base de datos donde se almacenan las características técnicas de motores, cajas de muelles y componentes.
De esta manera, se reducen los tiempos de preparación y aumenta la productividad del proceso.
Seguridad y cumplimiento normativo
Conformidad CE
La máquina para perforar tubos de persianas metálicas cumple con la Directiva de Máquinas y dispone de certificación CE.
Los sensores integrados y los sistemas de protección garantizan un entorno de trabajo seguro, reduciendo los riesgos para el operador durante todas las fases de producción.
Control automático de la tensión
Una tarjeta electrónica regula automáticamente la fuerza de carga de los resortes según el peso de la persiana metálica.
Este sistema permite mejorar la duración de los componentes y garantizar una tensión uniforme y constante.
Versatilidad operativa
Adaptabilidad a diferentes tubos
La máquina perforadora de tubos para persianas metálicas puede trabajar con tubos de diámetros estándar como:
- Ø48 mm
- Ø60 mm
- Ø76 mm
- Ø101 mm
Además, permite realizar diferentes tipos de perforación, como:
- rosca M8;
- agujero Ø9 mm;
- ranura 25×12 mm.
Gracias a esta flexibilidad, la máquina se adapta a diferentes modelos de persianas metálicas enrollables.
Disponibilidad de recambios
Todos los componentes y repuestos de la máquina se fabrican internamente.
Por lo tanto, la disponibilidad inmediata de recambios permite reducir los tiempos de parada y garantizar una producción continua.
Prestaciones y eficiencia energética
Con una potencia de 4 kW y una alimentación eléctrica de 400 V, la perforadora de tubos para persianas metálicas ofrece una elevada eficiencia energética.
Además, completa el mecanizado de un eje de persiana en aproximadamente 8 minutos, convirtiéndose en una solución ideal para producciones industriales de alto volumen.
Conclusión
La máquina perforadora de tubos para persianas metálicas CN MASTER representa una solución completa para la perforación y mecanizado de ejes para persianas enrollables.
Gracias a características como el carro con cremallera helicoidal, el motor de alto par, la interfaz táctil intuitiva y el control remoto, esta máquina permite aumentar la eficiencia, mejorar la precisión y garantizar una producción segura.
Además, la disponibilidad continua de recambios y el cumplimiento de las normativas CE convierten a la CN MASTER en una solución fiable para fabricantes de persianas metálicas enrollables.
¡Suscríbete a nuestro canal de YouTube para estar siempre al día de nuestras novedades!
Como alternativa, descubre también la máquina manual para perforar tubos de persianas metálicas
UFT
La máquina manual para perforar tubos de persianas metálicas está diseñada para realizar perforaciones en tubos de diferentes diámetros destinados a la fabricación del eje de las persianas metálicas enrollables.
La máquina, conforme a las normativas CE, está formada por una estructura base, una central hidráulica, un cuadro eléctrico, una unidad de trabajo con cilindros contrapuestos para realizar perforaciones concéntricas, una unidad de roscado y un sistema de punzonado para la realización de ranuras.
Según el estudio de viabilidad realizado, la secuencia de trabajo se desarrolla de la siguiente manera:
El tubo, previamente cortado a la medida necesaria, se marca manualmente en la posición donde deben realizarse los orificios para la instalación de las cajas de muelles.
A continuación, se montan en la máquina los adaptadores correspondientes según el diámetro del tubo que se va a mecanizar.
El operador posiciona manualmente el tubo en la medida correcta respecto a la marca realizada previamente. Mediante el pedal de activación, la máquina realiza la perforación contrapuesta y concéntrica de diámetro Ø9 mm.
Gracias a un sistema de topes mecánicos, también es posible realizar una perforación de Ø6,75 mm para la posterior realización de la rosca M8.
Una vez completadas todas las perforaciones del tubo, tanto de Ø9 mm como de Ø6,75 mm según la necesidad, se procede al roscado M8 mediante la unidad de roscado independiente integrada en la máquina.
Finalmente, mediante la unidad situada en el lado derecho de la máquina, se realiza manualmente la perforación en forma de ranura al inicio y al final del tubo.
La máquina es completamente autónoma, ya que incorpora una central hidráulica y un cuadro eléctrico que permiten gestionar todo el ciclo de trabajo mediante los pulsadores de funcionamiento y el pedal de mando.
