Accessori in metallo per l'edilizia, Profilatura Profili Metallici da nastro spessore 0.5 - 2 mm

Macchina Profilatrice per Profili per Cartongesso

Profilatrice Cartongesso

Marcatura dei profili con stampante a inchiostro (optional), per identificazione e tracciabilità direttamente sul pezzo. • Assemblaggio pallet a fine linea, su progetto, per raccogliere e impilare automaticamente i profili prodotti. • Rulli intercambiabili o sistema “a cassetta” (optional) per produrre profili UW, CW, UD, CD e Omega.

Guida all’acquisto

Profilatrice per cartongesso: come riconoscere una macchina costruita bene

Una profilatrice per cartongesso trasforma un coil di lamiera zincata in guide e montanti finiti, già forati e tagliati a misura. Sulla carta molte macchine si somigliano: stessi profili, stesso spessore, velocità simili. La differenza vera sta in come sono costruite, ed è quella che decide quanti anni la macchina produrrà profili dritti, senza bava e senza fermi.

In questa pagina trovate le specifiche della macchina profilatrice per profili cartongesso oPm, progettata e costruita a Baronissi (Salerno), e una lista di domande tecniche da fare a qualunque fornitore. Confrontate le risposte: è il modo più semplice per capire cosa state davvero comprando.

  1. 01 Profili prodotti
  2. 02 Come funziona la linea
  3. 03 Perché i prezzi variano
  4. 04 Domande al fornitore
  5. 05 Dati tecnici
  6. 06 Optional e assistenza
01 · Profili prodotti

Quali profili per cartongesso produce

La configurazione standard lavora lamiera zincata da 0,6 mm e produce i profili più richiesti in edilizia a secco: guide e montanti per pareti divisorie, guide e montanti per controsoffitti e, con rulli dedicati, profili Omega.

SerieImpiegoMisureForatura
UWGuide per pareti divisorie40×50 · 40×75 · 40×100 · 40×1506 fori Ø 7 mm su profilo da 3 m
CWMontanti per pareti divisorie40×50 · 40×75 · 40×100 · 40×1504 fori Ø 30 mm passacavi su profilo da 3 m
UDGuide per controsoffitti e contropareti28×20 · 28×286 fori su profilo da 3 m
CDMontanti per controsoffitti50×27 · 60×20Senza fori
OmegaContropareti e controsoffitti42×20 · 42×27Senza fori

Per passare da una misura all’altra della stessa serie (per esempio da CW 50 a CW 75) si usano i distanziali forniti con la serie di rulli. Ogni serie di rulli, completa di stampi di taglio, si acquista separatamente: pagate solo le serie dei profili che producete, e potete aggiungerne altre in seguito. Su tutti i profili è disponibile, come optional, la goffratura. Geometrie, dimensioni e spessori diversi da quelli indicati si progettano su richiesta.

02 · La linea

Come funziona la linea, dal coil al profilo finito

  1. Svolgitore con sistema di centraggio, che mantiene il coil concentrico durante il caricamento.
  2. Unità di centraggio nastro a rulli verticali, per una profilatura simmetrica.

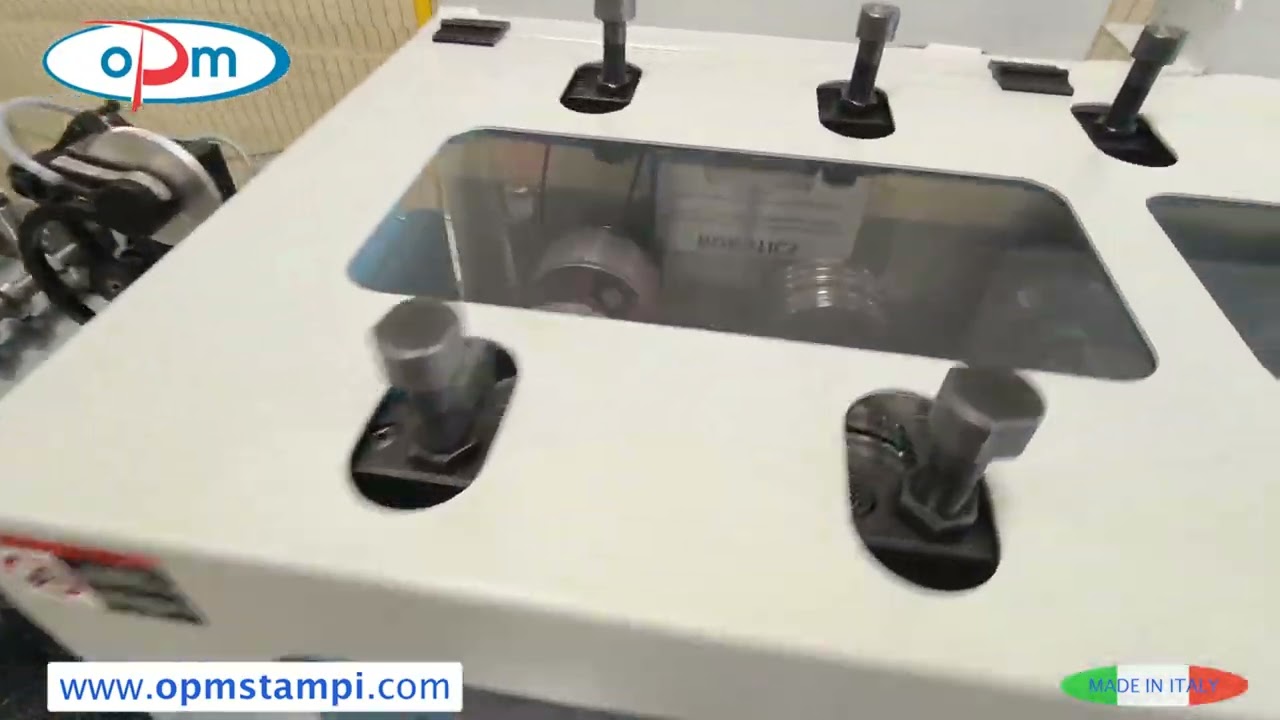

  3. Gruppo di profilatura con rulli superiori e inferiori, entrambi motorizzati tramite trasmissione a ingranaggi.
  4. Unità di foratura oleodinamica di serie, con fori senza bava.
  5. Unità di taglio oleodinamica con stampo di tranciatura, taglio senza bava.
  6. Svergolatore in uscita, di serie, che corregge eventuali torsioni del profilo e lo rende perfettamente planare.
  7. Ribaltatore pneumatico, sincronizzato con la profilatrice: sostiene il profilo in uscita e, dopo il taglio, lo scarica in modo ordinato.

L’operatore imposta dal PLC touchscreen tipo di profilo, lunghezza e quantità, oppure carica una lista di taglio, anche da remoto. Da lì la macchina lavora da sola. Se il nastro finisce, si ferma, segnala l’allarme con avvisi sonori e luminosi e, ricaricato il coil, riprende dal punto esatto in cui si era interrotta, senza perdere il conteggio dell’ordine.

03 · Qualità costruttiva

Perché due profilatrici “uguali” possono costare in modo molto diverso

Una profilatrice economica e una costruita bene possono produrre gli stessi profili il primo giorno. La differenza si vede dopo mesi di lavoro, e nasce quasi sempre in punti che il preventivo non mostra:

  • La trasmissione. Nella nostra macchina il moto arriva con ingranaggi sia ai rulli superiori sia a quelli inferiori. La trazione sul nastro è uniforme e il profilo non slitta né si deforma.
  • Le spalle e le torrette. Montano cuscinetti incamerati, che assorbono la spinta assiale della profilatura. È ciò che mantiene la macchina allineata nel tempo.
  • I rulli. Sono progettati dal nostro ufficio tecnico, realizzati in materiali ad alta resistenza e lavorati a CNC. Dalla precisione dei rulli dipende la precisione di ogni profilo.
  • Lo svergolatore. Un profilo leggermente torto fa perdere tempo in cantiere e fa perdere clienti. Lo svergolatore, di serie sulla nostra macchina, lo corregge prima che esca.
  • Il software. Il PLC è sviluppato internamente da oPm: possiamo modificarlo, aggiornarlo e intervenire rapidamente, anche a distanza di anni.
  • I ricambi. Rulli e stampi li produciamo nel nostro reparto. Non dipendiamo da un fornitore esterno per sostituirli, anche molti anni dopo l’acquisto.
  • Il quadro elettrico. Usa componenti di alta qualità e facilmente reperibili sul mercato, sostituibili senza attese.



04 · Prima di comprare

Le domande da fare a ogni fornitore di profilatrici per cartongesso

Prima di confrontare i prezzi, fate queste domande a tutti i costruttori che state valutando, compresi noi. Chiedete che le risposte siano scritte nell’offerta.

DomandaPerché contaLa risposta oPm
I rulli superiori sono motorizzati, o solo quelli inferiori? Con ingranaggi o a catena?Una trazione solo da un lato fa slittare il nastro e varia la lunghezza dei pezzi.Rulli superiori e inferiori, trasmissione a ingranaggi.
Chi progetta e chi produce i rulli? Con quali lavorazioni?Rulli imprecisi danno profili fuori quota per tutta la vita della macchina.Progettati dal nostro ufficio tecnico, lavorati a CNC, in materiali ad alta resistenza.
C’è uno svergolatore in uscita?Senza, la planarità del profilo dipende solo dalla regolazione dei rulli.Sì, di serie.
Il taglio e la foratura lasciano bava?La bava ferisce chi monta e rovina la presentazione del prodotto.Taglio e foratura oleodinamici con stampi, senza bava.
Chi ha scritto il software del PLC? Potete modificarlo?Se il software è di terzi, ogni modifica o guasto dipende da qualcun altro.Sviluppato internamente da oPm, modificabile e aggiornabile.
Se il nastro finisce a metà ordine, cosa succede?Ripartire da zero significa pezzi contati a mano e scarti.La macchina si ferma, segnala e riprende dal punto in cui si era interrotta.
Si possono inviare liste di taglio da remoto?Riduce gli errori di inserimento e il tempo dell’operatore a bordo macchina.Sì, manualmente a bordo macchina o da remoto.
Quanto tempo serve per cambiare profilo?Ogni ora di attrezzaggio è un’ora senza produzione.Cambio rulli, oppure (optional) sistema a cassetta: si prepara la seconda cassetta mentre la macchina lavora e la si sostituisce in pochi minuti.
Qual è la produttività reale, non la velocità massima?La velocità di linea non tiene conto delle soste per forare e tagliare.Con il taglio a volo (optional) la linea lavora in continuo a ~40 m/min: un profilo da 3 m ogni 4,5 secondi circa. Con il taglio standard la linea si ferma a ogni taglio, quindi la resa è inferiore e dipende dalla lunghezza del pezzo.
A quali norme è conforme la macchina?La marcatura CE da sola non dice quali norme sono state applicate.Direttiva Macchine 2006/42/CE, UNI EN ISO 12100, Bassa Tensione 2014/35/UE, Compatibilità Elettromagnetica 2014/30/UE, CEI EN 60204-1.
Chi produce i ricambi, e fra dieci anni ci saranno ancora?Una macchina ferma per un rullo introvabile non produce nulla.Rulli e stampi li produciamo noi: i ricambi restano disponibili negli anni.
Posso vedere la mia macchina produrre prima di pagare il saldo?È l’unico collaudo che dimostra cosa state comprando.Sì: collaudo nella nostra sede con produzione in vostra presenza (o in video), prima del saldo.
Che documentazione ricevo?Senza schemi elettrici, ogni manutenzione diventa una chiamata al costruttore.Manuali d’uso, schemi elettrici, istruzioni di manutenzione, anche in altre lingue su richiesta.
05 · Scheda tecnica

Dati tecnici della profilatrice per cartongesso

MaterialeLamiera zincata da coil, spessore 0,6 mm (altri spessori su progetto)
Ingombro (L × P × H)~9,5 × 2,8 × 1,8 m
Alimentazione400 V trifase
Potenza motori8 kW
Pressione aria / olio6 bar / 100 bar
Velocità massima~40 m/min (non equivale alla produttività effettiva)
Produttività con taglio a voloIn continuo, ~1 profilo da 3 m ogni 4,5 secondi
ControlloPLC touchscreen con software oPm, allarmi sonori e luminosi, sensori di monitoraggio
ConformitàMarcatura CE, Direttiva Macchine 2006/42/CE
06 · Optional

Optional disponibili

  • Sistema a cassetta per il cambio formato rapido, con preparazione dei rulli fuori linea.
  • Taglio a volo, per tagliare il profilo senza fermare la linea.
  • Goffratura del profilo.
  • Stampante a inchiostro per marcare il profilo.
  • Predisposizione Industria 4.0 per monitoraggio in tempo reale, manutenzione predittiva e collegamento alla rete aziendale.
  • Serie di rulli per profili Omega.

Su progetto realizziamo anche l’assemblaggio pallet a fine linea, per raccogliere e impilare automaticamente i profili prodotti.

Cassetta di profilatura intercambiabile per il cambio rapido dei profili cartongesso
07 · Dopo l’acquisto

Formazione, collaudo e assistenza

Prima della consegna la macchina viene collaudata nella nostra sede producendo profili davanti a voi. Nello stesso momento formiamo i vostri operatori, con sessioni teoriche (funzionamento, sicurezza, software PLC) e pratiche (avviamento, regolazione, manutenzione ordinaria). La formazione in sede oPm è inclusa.

Dopo l’installazione restiamo al vostro fianco con assistenza preventiva e di emergenza. Grazie al collegamento remoto possiamo monitorare la macchina e intervenire senza aspettare un tecnico in viaggio. La macchina è coperta da garanzia di 12 mesi.

08 · FAQ

Domande frequenti sulla profilatrice per cartongesso

Che spessore di lamiera lavora la profilatrice?

La configurazione standard lavora lamiera zincata da 0,6 mm, lo spessore tipico di guide e montanti per cartongesso. Spessori diversi si valutano su progetto.

Con una sola macchina posso produrre profili per pareti e per controsoffitti?

Sì. La stessa linea produce UW, CW, UD, CD e Omega montando la serie di rulli corrispondente. Con il sistema a cassetta optional il cambio formato si fa in pochi minuti.

Quanti profili produce all’ora?

Con il taglio a volo optional la linea lavora in continuo a circa 40 m/min: un profilo da 3 m ogni 4,5 secondi circa, cioè un massimo teorico di circa 800 profili da 3 m all’ora. Con il taglio standard la linea si ferma a ogni taglio e la resa è inferiore.

La lunghezza dei profili è fissa?

No. La lunghezza si imposta dal PLC per ogni lotto, oppure tramite liste di taglio inviate alla macchina.

Cosa succede se il coil finisce durante la produzione?

La macchina si ferma e segnala l’allarme. Ricaricato il nastro, riprende dal punto in cui si era interrotta e completa l’ordine impostato.

Posso vedere la macchina in funzione prima di acquistarla?

Sì. Contattateci per organizzare una dimostrazione nella nostra sede di Baronissi (Salerno).

                                   07 · Formazione

Formazione, collaudo e assistenza

Prima della consegna la macchina viene collaudata nella nostra sede producendo profili davanti a voi. Nello stesso momento formiamo i vostri operatori, con sessioni teoriche (funzionamento, sicurezza, software PLC) e pratiche (avviamento, regolazione, manutenzione ordinaria). La formazione in sede oPm è inclusa.

Dopo l’installazione restiamo al vostro fianco con assistenza preventiva e di emergenza. Grazie al collegamento remoto possiamo monitorare la macchina e intervenire senza aspettare un tecnico in viaggio. La macchina è coperta da garanzia di 12 mesi.

08 · FAQ

Domande frequenti sulla profilatrice per cartongesso

Che spessore di lamiera lavora la profilatrice?

La configurazione standard lavora lamiera zincata da 0,6 mm, lo spessore tipico di guide e montanti per cartongesso. Spessori diversi si valutano su progetto.

Con una sola macchina posso produrre profili per pareti e per controsoffitti?

Sì. La stessa linea produce UW, CW, UD, CD e Omega montando la serie di rulli corrispondente. Con il sistema a cassetta optional il cambio formato si fa in pochi minuti.

Quanti profili produce all’ora?

Con il taglio a volo optional la linea lavora in continuo a circa 40 m/min: un profilo da 3 m ogni 4,5 secondi circa, cioè un massimo teorico di circa 800 profili da 3 m all’ora. Con il taglio standard la linea si ferma a ogni taglio e la resa è inferiore.

La lunghezza dei profili è fissa?

No. La lunghezza si imposta dal PLC per ogni lotto, oppure tramite liste di taglio inviate alla macchina.

Cosa succede se il coil finisce durante la produzione?

La macchina si ferma e segnala l’allarme. Ricaricato il nastro, riprende dal punto in cui si era interrotta e completa l’ordine impostato.

Posso vedere la macchina in funzione prima di acquistarla?

Sì. Contattateci per organizzare una dimostrazione nella nostra sede di Baronissi (Salerno).

Preventivo

Richiedi un’offerta per la tua profilatrice per cartongesso

Raccontateci quali profili producete, o volete produrre, e con quali volumi. Vi prepariamo un’offerta dettagliata con tutte le specifiche scritte, da mettere accanto a quelle degli altri fornitori.
