SALDATURA ROBOTIZZATA - Impianto Robot di Saldatura Pendolare
CARATTERISTICHE
L’Impianto Robot di Saldatura Pendolare OPM che vi proponiamo è progettata per automatizzare la saldatura.

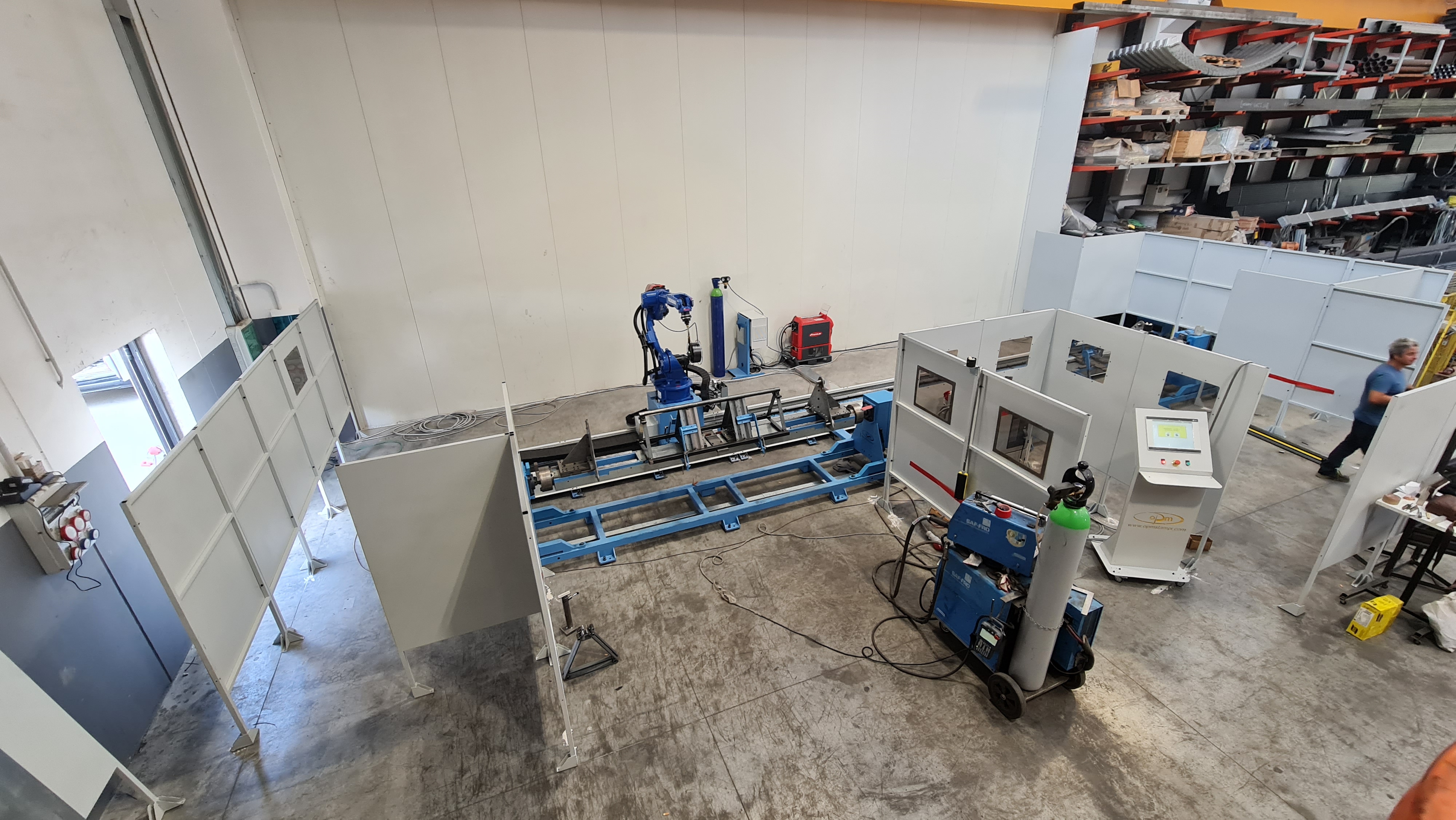

L’isola, conforme alle normative CE, si compone di una saldatrice pulsata Fronius e di un Robot Yaskawa con una torcia dedicata alla saldatura, una cella di lavoro con protezioni perimetrali e fotocellule di sicurezza, un software dedicato ad ottimizzare e gestire la lavorazione, un impianto elettrico, banco di saldatura con rotazione motorizzata, ed uno schermo di protezione da saldatura.

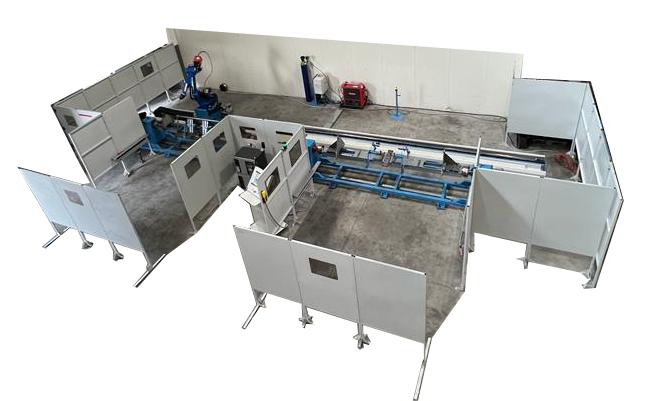

L’impianto robot di saldatura è formato da due celle indipendenti con torni rotanti e il robot fa da pendolare per saldare da una cella all’altra.

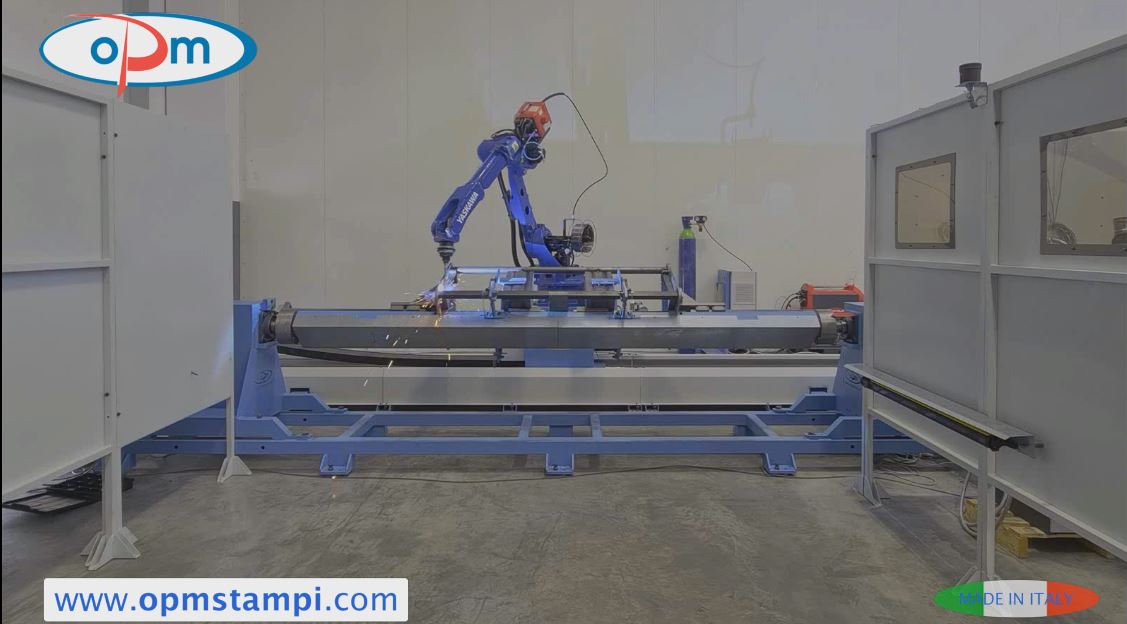

Mentre il robot salda da una parte, dall’altra parte l’operatore può montare i pezzi da saldare sulla maschera.
L’isola, conforme alle normative CE, si compone di Robot con una torcia dedicata alla saldatura, una cella di lavoro con protezioni perimetrali e fotocellule di sicurezza, un software dedicato ad ottimizzare e gestire la lavorazione, un impianto elettrico, banco di saldatura con rotazione motorizzata, ed uno schermo di protezione da saldatura.
Dallo studio di fattibilità la lavorazione avviene nel seguente modo:

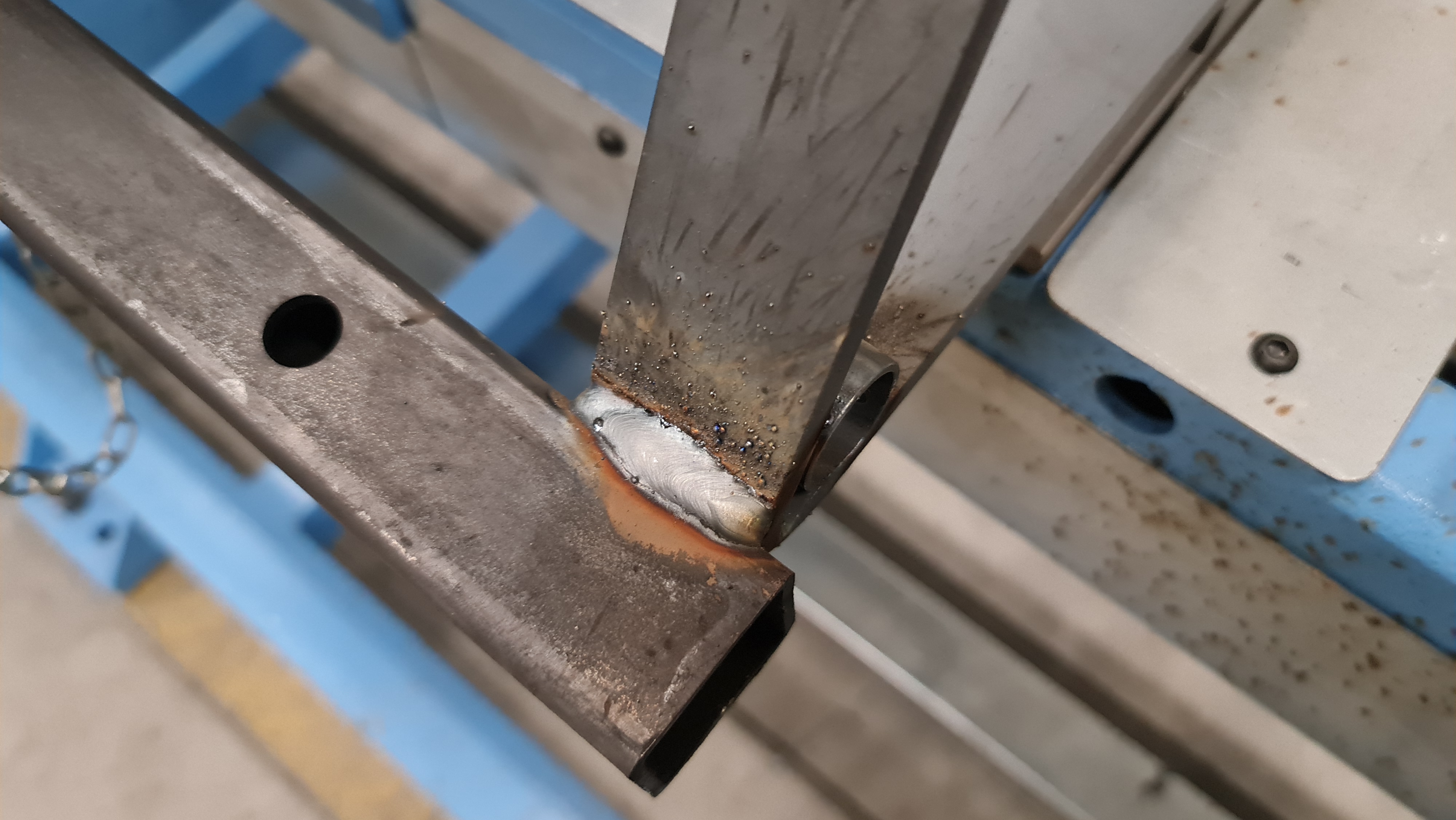

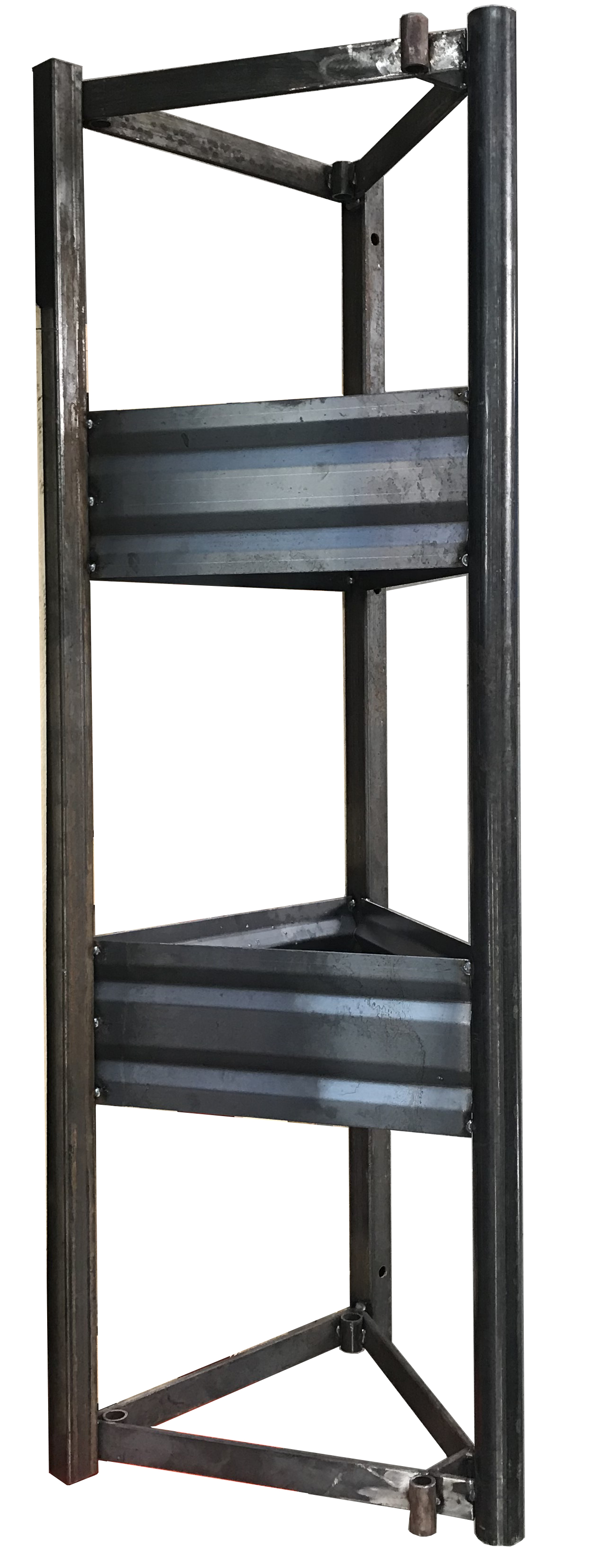

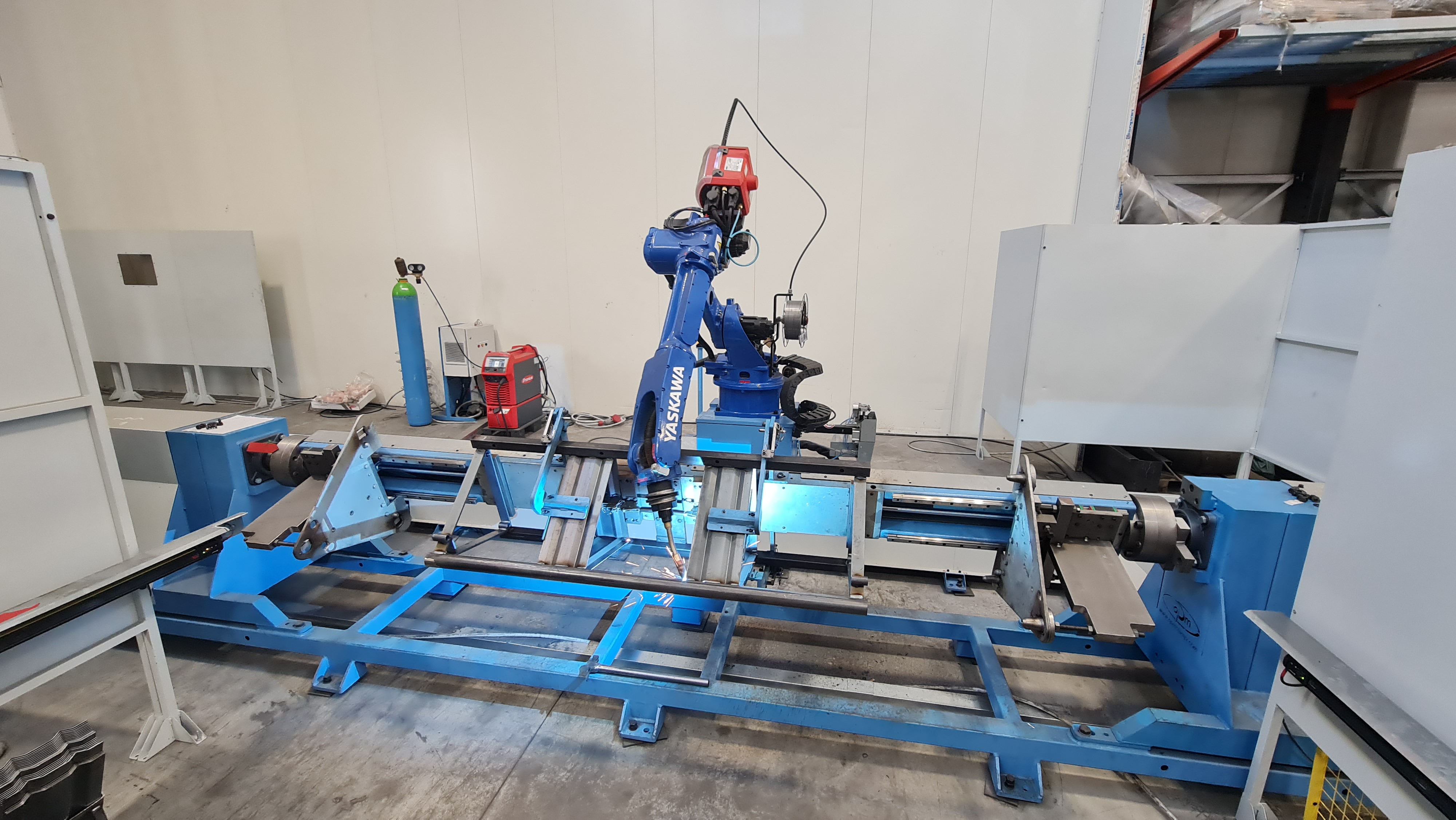

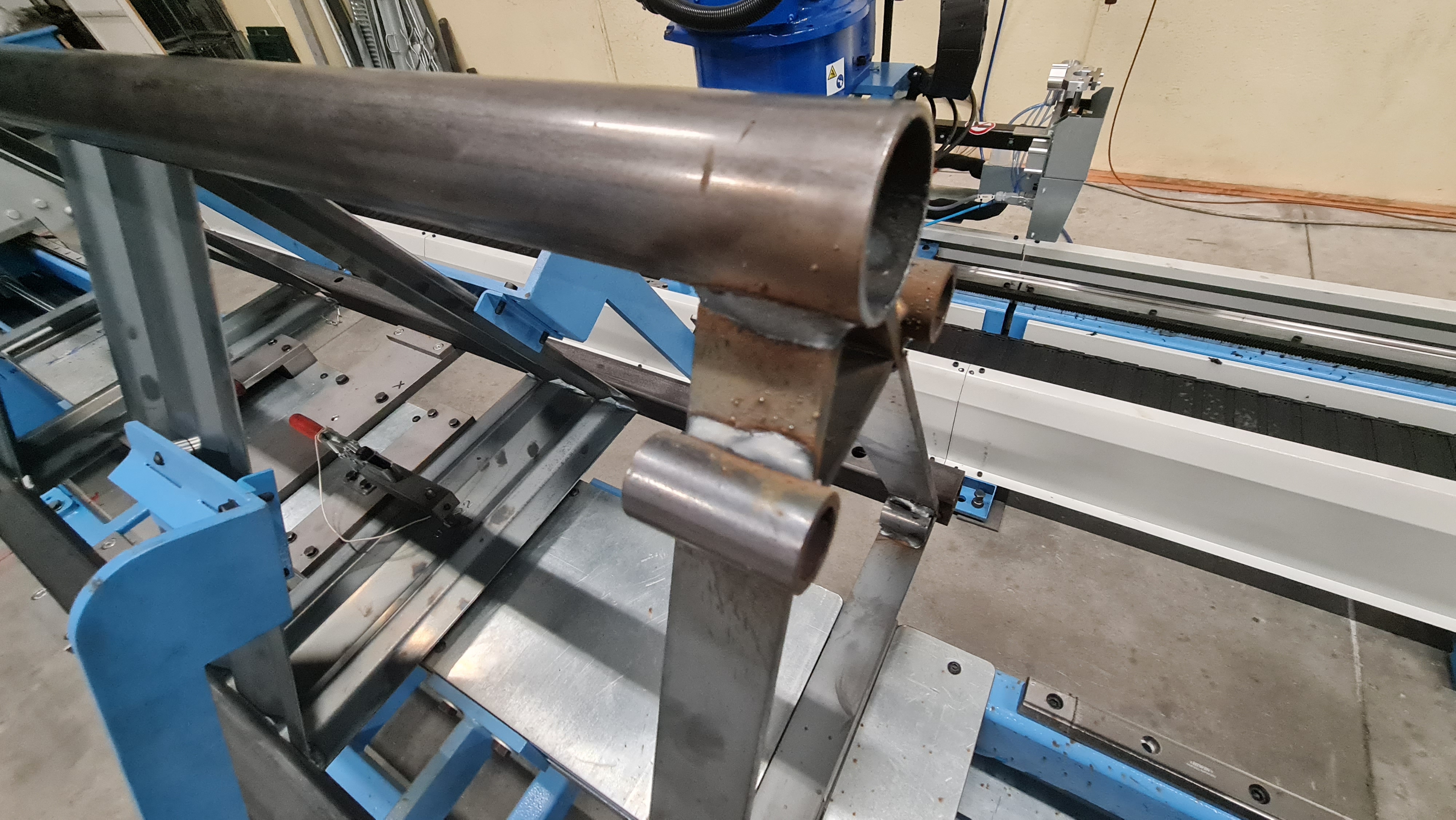

il traliccio da lavorare viene posizionato dall’operatore sul banco motorizzato basculante, nello specifico viene poggiato su un’apposita maschera dotata di un sistema di bloccaggio rapido che consente all’operatore di bloccare il traliccio in maniera semplice e veloce.
Inoltre, l’isola integra uno schermo di protezione in modo da proteggere l’operatore dalla saldatura. Sono altresì presenti delle fotocellule di sicurezza all’interno dell’impianto. Le sicurezze attive e passive fanno in modo da proteggere l’operatore durante la lavorazione, certificando la macchina CE , caratterizzando la macchina sicura per poter accedere ai benefici di legge italiana ed europea.
Il quadro elettrico dell ‘mpianto Robot di Saldatura appositamente creato permette di centralizzare tutte le periferiche elettriche concentrando le unità di potenza e di controllo in un unico armadio dedicato. Questo permette una facile manutenzione e una diagnostica immediata in caso di intervento tecnico.
